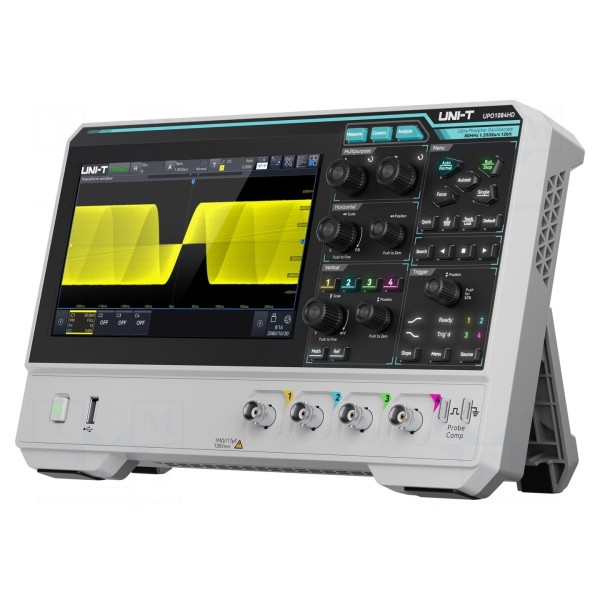

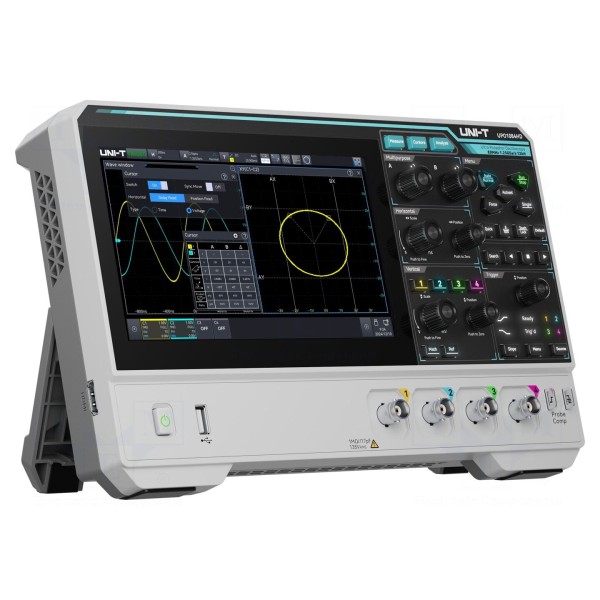

Oscyloskop cyfrowy UNI-T UPO1084HD

Oscyloskop 80MHz, 4 kanały, próbkowanie 1,25Gsps, rozdzielczość 12bit

Cyfrowy oscyloskop UNI-T UPO1084HD dysponuje pasmem 80MHz oraz czterema kanałami pomiarowymi. Urządzenie osiąga częstotliwość próbkowania na poziomie 1,25Gsps przy długości rekordu pamięci wynoszącej 5Mpts. Czas narastania wynosi 4ns, a czułość wejściowa zawiera się w zakresie od 500µV/dz do 10V/dz. Sprzężenie wejścia obsługuje tryby AC, DC oraz GND, przy impedancji wejściowej 1MΩ/17pF.

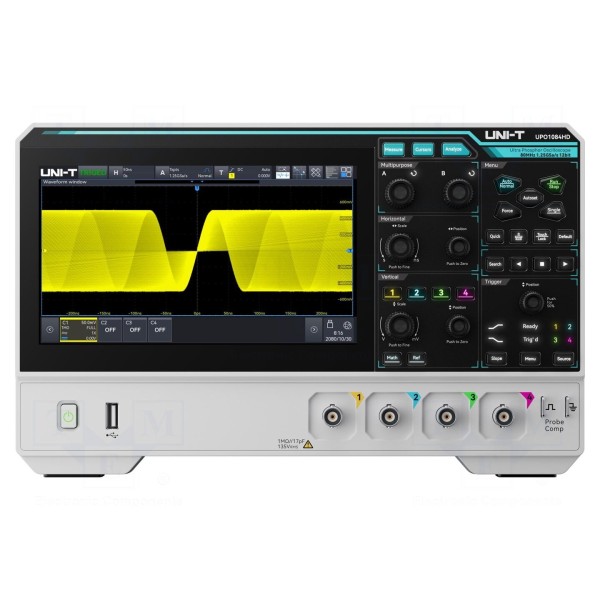

Instrument wyposażono w 7-calowy ekran dotykowy LCD o rozdzielczości 1024x600 pikseli. Rozdzielczość pionowa przetwornika wynosi 12bit, a podstawa czasu jest regulowana w przedziale od 2ns do 1ks/dz. Szerokie możliwości wyzwalania obejmują m.in. zbocze narastające i opadające, szerokość impulsu, sygnał video, timeout, wzór, runt oraz wyzwalanie z opóźnieniem. Urządzenie oferuje rozbudowane funkcje, takie jak analiza mocy, protokołów szeregowych, spektrum, stany logiczne, histogram, funkcje matematyczne oraz wbudowany miernik częstotliwości i funkcję woltomierza.

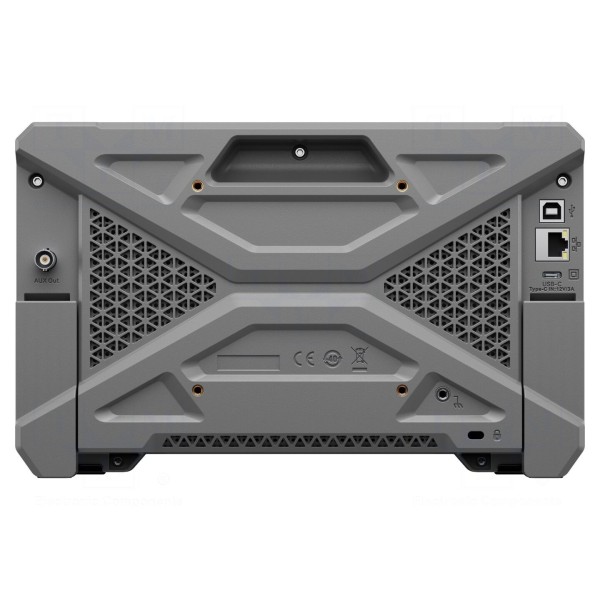

Komunikację z urządzeniem zewnętrznym zapewniają interfejsy AUX, HDMI, LAN, USB device oraz USB Host. Zasilanie oscyloskopu odbywa się napięciem z zakresu 100–240V AC. Kompaktowa konstrukcja o wymiarach 282x175x49mm ułatwia pracę w różnych środowiskach laboratoryjnych. W zestawie: kabel USB, kabel zasilający, sonda pomiarowa x2.
