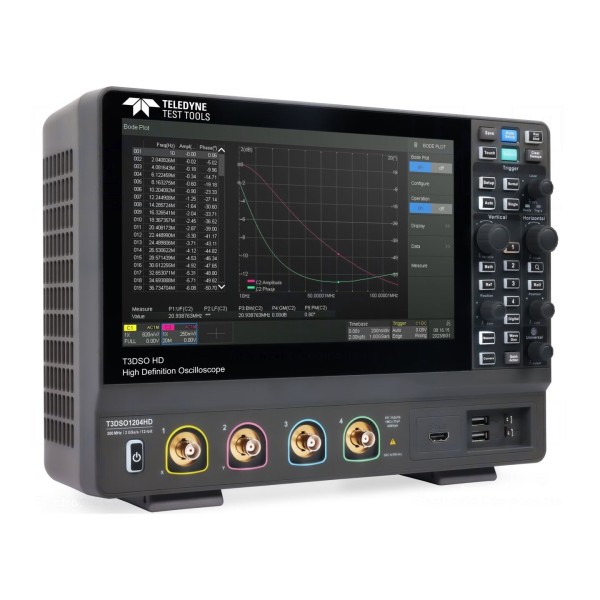

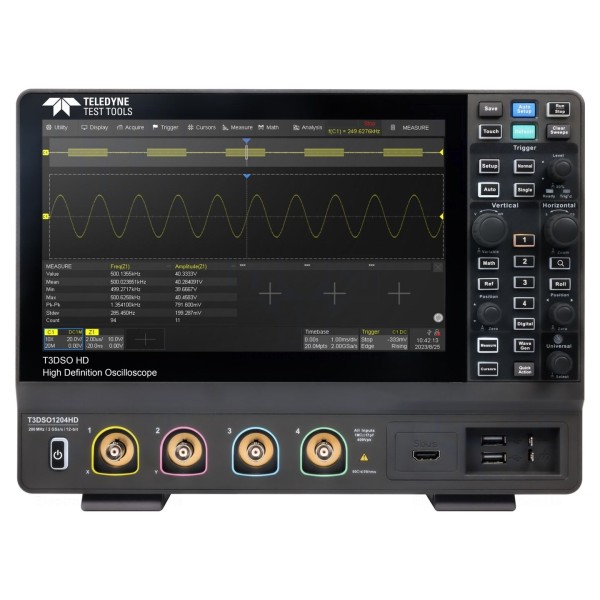

Oscyloskop cyfrowy Teledyne LeCroy T3DSO1204HD

Oscyloskop 200MHz, 4 kanały, próbkowanie 2Gsps, 12-bitowa rozdzielczość

Cyfrowy oscyloskop o paśmie 200MHz oferuje cztery kanały wejściowe z rozdzielczością pionową 12 bitów. Urządzenie zapewnia próbkowanie na poziomie 2Gsps oraz długość rekordu pamięci 100Mpts na kanał przy czasie narastania wynoszącym 1,8ns. Maksymalne napięcie wejściowe wynosi 400V, a impedancja wejściowa to 1MΩ/17pF. Podstawa czasu mieści się w zakresie od 1ns do 1ks/dz, co pozwala na precyzyjną obserwację przebiegów sygnałów w różnych przedziałach czasowych.

Obsługa przyrządu odbywa się za pomocą dotykowego ekranu LCD TFT o przekątnej 10,1 cala i rozdzielczości 1024x600 pikseli. Oscyloskop wspiera tryby wyzwalania automatycznego, normalnego oraz pojedynczego, oferując szerokie spektrum opcji wyzwalania, w tym m.in. sygnał video, interwał, zbocza czy wyzwalanie serialne. Funkcjonalność obejmuje analizę protokołów I2C, SPI, RS232/UART, USB, CAN, LIN i FlexRay, a także funkcje Bode Plot, zaawansowane operacje matematyczne oraz możliwość powiększania wybranej części sygnału.

Interfejs komunikacyjny urządzenia bazuje na złączach LAN oraz USB. Oscyloskop zasilany jest napięciem z zakresu 100–240V AC. Wymiary obudowy wynoszą 317,2x236x149mm. W zestawie: certyfikat kalibracji producenta, przewód USB, zasilacz oraz cztery sondy oscyloskopowe.
