Oscyloskop cyfrowy TELEDYNE LECROY WAVESURFER 4104HD PROMO2

Oscyloskop 4-kanałowy 1GHz, próbkowanie 2,5Gsps, rozdzielczość 12-bitowa

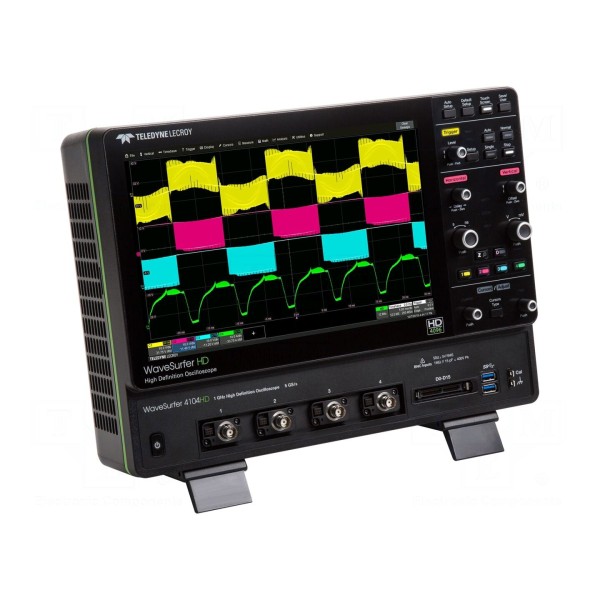

Cyfrowy oscyloskop TELEDYNE LECROY WAVESURFER 4104HD PROMO2 wyposażony jest w 4 kanały analogowe o paśmie 1GHz oraz 16 kanałów cyfrowych. Urządzenie oferuje próbkowanie na poziomie 2,5Gsps, długość rekordu pamięci 12,5Mpts oraz rozdzielczość pionową 12 bitów. Podstawa czasu mieści się w zakresie od 500ps/dz do 100s/dz, przy czasie narastania sygnału 450ps. Impedancja wejściowa wynosi 100kΩ/5pF, natomiast czułość wejściowa w trybie 50Ω osiąga zakres od 1mV/dz do 1V/dz przy maksymalnym napięciu wejściowym 400V.

Model posiada kolorowy wyświetlacz LCD TFT o przekątnej 10,1" i rozdzielczości 1024x800 z panelem dotykowym. System wyzwalania obsługuje szeroki wachlarz warunków, w tym impuls runt, interwał, slew rate, spadek napięcia, sygnał video, szerokość impulsu oraz zbocza. Zaimplementowane właściwości pomiarowe obejmują funkcję WaveScan, test maski, funkcje matematyczne (dodawanie, odejmowanie, mnożenie, FFT, inwersja) oraz możliwość przybliżenia (zoom) wybranych fragmentów sygnału.

Interfejs komunikacyjny urządzenia obejmuje porty Ethernet, HDMI, microSD, USB 2.0 oraz USB 3.1. Zasilanie odbywa się w zakresie napięć 100–240V AC, a dla sieci 400Hz wspierane jest napięcie 100–120V AC. Wymiary oscyloskopu wynoszą 273x380x160mm. W zestawie dostarczane jest oprogramowanie WS4KHD-PWR oraz pakiety opcji: wyzwalania i dekodowania dla magistral AUDIOBUS, CAN, LIN, I2C, SPI i UART-RS232, a także opcja generatora funkcji WS4KHD-FG.
