Oscyloskop: cyfrowy ROHDE & SCHWARZ RTB24-200

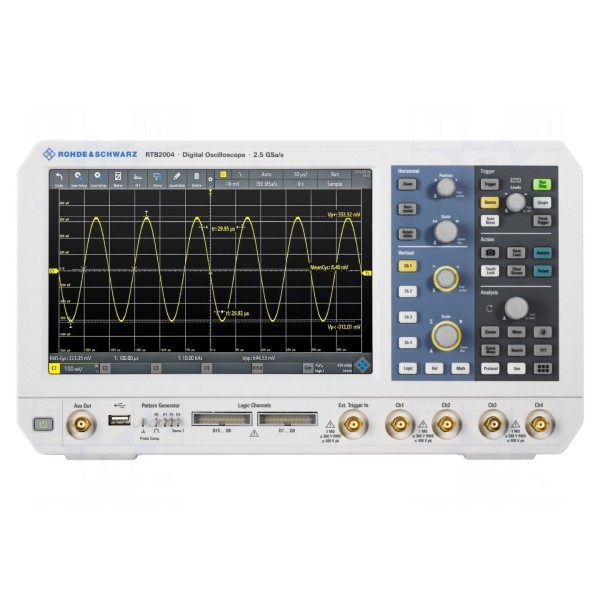

Oscyloskop ROHDE & SCHWARZ RTB24-200

Oscyloskop cyfrowy 4 kanały, 200MHz, 2,5Gsps, rozdzielczość 10-bit

Cyfrowy oscyloskop ROHDE & SCHWARZ RTB24-200 to przyrząd oferujący pasmo 200MHz oraz 4 kanały pomiarowe. Urządzenie zapewnia próbkowanie na poziomie 1,25Gsps, osiągające 2,5Gsps w trybie interleaved, przy długości rekordu pamięci 20Mpts. Rozdzielczość pionowa wynosi 10 bitów, a czas narastania sygnału określoną na poziomie ≤1,75ns. Impedancja wejściowa wynosi 1MΩ/9pF, przy maksymalnym napięciu wejściowym 300V oraz czułości wejściowej w zakresie 1mV/dz do 5V/dz.

Przyrząd wyposażono w kolorowy wyświetlacz LCD TFT o przekątnej 10,1" i rozdzielczości 1280x800, obsługujący sterowanie dotykowe oraz gesty. System wyzwalania obsługuje sygnały typu bus, video, szerokość impulsu, poziom, a także zbocza narastające i opadające. Użytkownik ma dostęp do funkcji matematycznych obejmujących dodawanie, odejmowanie, mnożenie, dzielenie oraz analizę FFT, a także testy masek i funkcję wykrywania pola elektrycznego (EF). Wbudowany woltomierz pozwala na bieżący monitoring napięć.

Urządzenie posiada interfejsy Ethernet i USB, a jego podstawa czasu mieści się w zakresie 1n...500s/dz. Sprzężenie wejścia obejmuje tryby AC, DC oraz GND, natomiast sprzężenie wyzwalania wspiera filtry dolno- i górnoprzepustowe. Całość zamknięto w obudowie o wymiarach 390x220x152mm, przystosowanej do pracy przy zasilaniu 100...240V AC. W zestawie: kabel zasilający, sonda oscyloskopowa (1 na kanał). Opcjonalnie dostępny: generator funkcyjny.
