Oscyloskop: cyfrowy ROHDE & SCHWARZ MXO38-10PK

Oscyloskop ROHDE & SCHWARZ MXO38-10PK

Oscyloskop cyfrowy 1GHz, 8 kanałów, próbkowanie 5Gsps

Cyfrowy oscyloskop o paśmie 1GHz oferuje osiem kanałów pomiarowych przy rozdzielczości pionowej 12 bitów. Urządzenie zapewnia próbkowanie na poziomie 2,5 Gsps, które w trybie interleaved osiąga 5 Gsps, oraz długość rekordu pamięci wynoszącą 500 Mpts. Czas narastania wynosi poniżej 350 ps, a impedancja wejściowa oscyloskopu to 1MΩ/12pF przy maksymalnym napięciu wejściowym 300V.

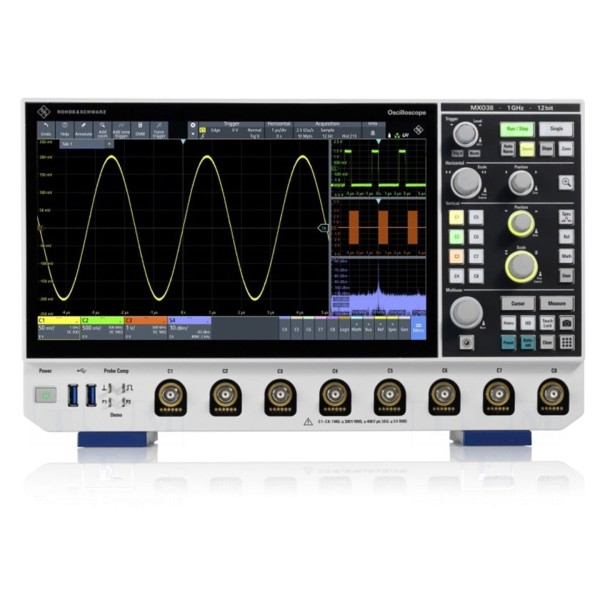

Konstrukcja urządzenia została oparta na kolorowym wyświetlaczu LCD TFT o przekątnej 11,6" i rozdzielczości 1920x1080 z obsługą panelu dotykowego. Użytkownik ma dostęp do szerokiego wachlarza trybów wyzwalania, obejmujących m.in. wyzwalanie zboczem, szerokością impulsu, typem glitch, runt, timeout, zakresem czy kombinacją stanów logicznych. Sprzężenie wejścia oraz wyzwalania wspiera konfiguracje AC i DC, z czułością wejściową od 1mV/dz do 10V/dz przy 1MΩ lub do 1V/dz przy 50Ω.

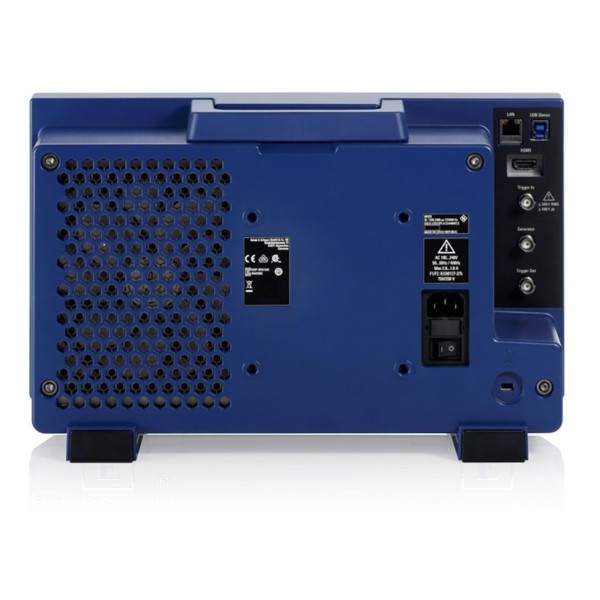

Interfejsy komunikacyjne obejmują złącze LAN, HDMI oraz porty USB typu A i B. Wymiary fizyczne urządzenia wynoszą 375x233x163mm, a zasilanie realizowane jest w zakresie 100...240V AC. W zestawie: oscyloskop, opcja rozszerzająca MXO3-PK1.
