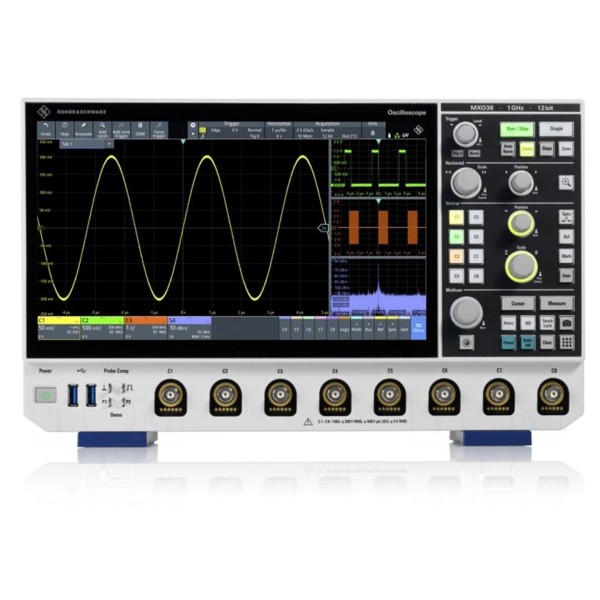

Oscyloskop cyfrowy ROHDE & SCHWARZ MXO38

Oscyloskop 100MHz, 8 kanałów, próbkowanie 5Gsps, rozdzielczość 12-bit.

Oscyloskop cyfrowy ROHDE & SCHWARZ MXO38 oferuje pasmo przenoszenia 100MHz oraz pracę na ośmiu kanałach analogowych. Urządzenie zapewnia próbkowanie na poziomie 2,5Gsps, które w trybie interleaved osiąga wartość 5Gsps, przy długości rekordu pamięci wynoszącej 125Mpts. Zastosowana rozdzielczość pionowa 12-bit pozwala na szczegółową analizę sygnałów, których maksymalne napięcie wejściowe wynosi 300V. Czas narastania urządzenia określono na poziomie poniżej 3,5ns.

Konfiguracja wejść urządzenia obejmuje impedancję 1MΩ/12pF oraz czułość wejściową w zakresie od 1mV/dz do 1V/dz dla 50Ω oraz od 1mV/dz do 10V/dz przy 1MΩ. Sprzężenie wejścia oraz wyzwalania obsługuje tryby AC oraz DC, a zaawansowany system wyzwalania obejmuje m.in. szerokość impulsu, timeout, glitch, runt, slew rate oraz kombinację stanów logicznych. Urządzenie obsługuje również tryby wyzwalania automatycznego, normalnego oraz pojedynczego.

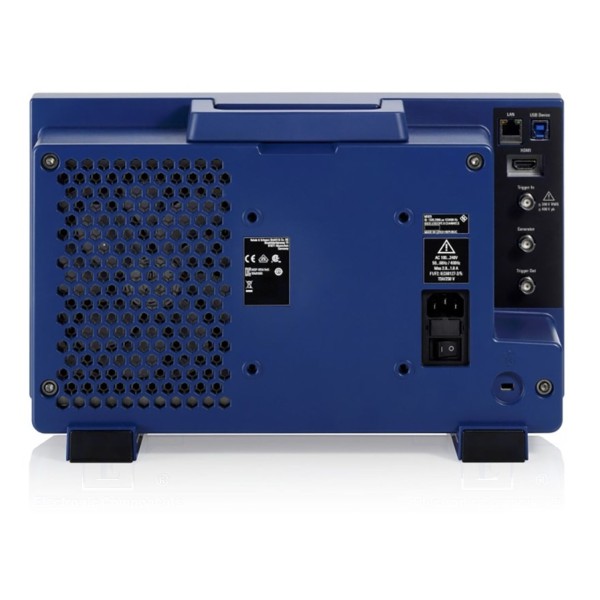

Wizualizację danych zapewnia kolorowy wyświetlacz LCD TFT o przekątnej 11,6 cala i rozdzielczości 1920x1080 pikseli, wyposażony w panel dotykowy. Interfejs komunikacyjny obejmuje złącza HDMI, LAN, USB A oraz USB B. Całość o wymiarach 375x233x163mm zasilana jest napięciem z zakresu 100...240V AC. W zestawie: oscyloskop.
