Oscyloskop PC 100MHz, 2 kanały, próbkowanie 1Gsps

Oscyloskop PC OWON VDS6102A to urządzenie pomiarowe o paśmie 100MHz, wyposażone w dwa kanały wejściowe. Sprzęt oferuje próbkowanie na poziomie 1Gsps, długość rekordu pamięci 10Mpts oraz rozdzielczość pionową przełączalną między 8, 12 i 14 bitami. Czas narastania sygnału wynosi ≤3,5ns, a maksymalne napięcie wejściowe osiąga 40V. Urządzenie charakteryzuje się impedancją wejściową 1MΩ/15pF oraz czułością wejściową w zakresie od 2mV/dz do 5V/dz, obsługując sprzężenie typu AC, DC oraz GND.

Konstrukcja posiada wbudowany generator funkcyjny, który umożliwia generowanie przebiegów typu sinus, prostokąt, impuls oraz ramp. Zakres częstotliwości przebiegów jest zróżnicowany w zależności od ich rodzaju, sięgając do 5MHz dla przebiegu sinusoidalnego. Wyzwalanie realizowane jest w oparciu o zbocza, impulsy oraz sygnał video, z dostępnymi trybami pracy automatycznym, normalnym oraz pojedynczym. Zapewniona jest obsługa komend SCPI oraz kompatybilność z oprogramowaniem LabVIEW.

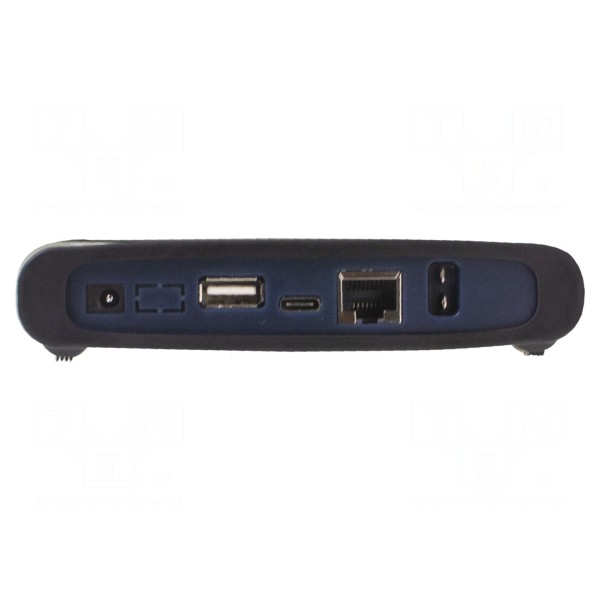

Interfejs komunikacyjny urządzenia obejmuje porty LAN, USB 2.0 oraz USB-C, co umożliwia integrację z systemami komputerowymi. Zasilanie odbywa się w zakresie napięć od 5V do 15V DC, a wymiary obudowy wynoszą 190x120x18mm. W zestawie: adapter AC-DC, instrukcja obsługi, kabel BNC, kabel USB, kabel zasilający, sonda pomiarowa x2.
