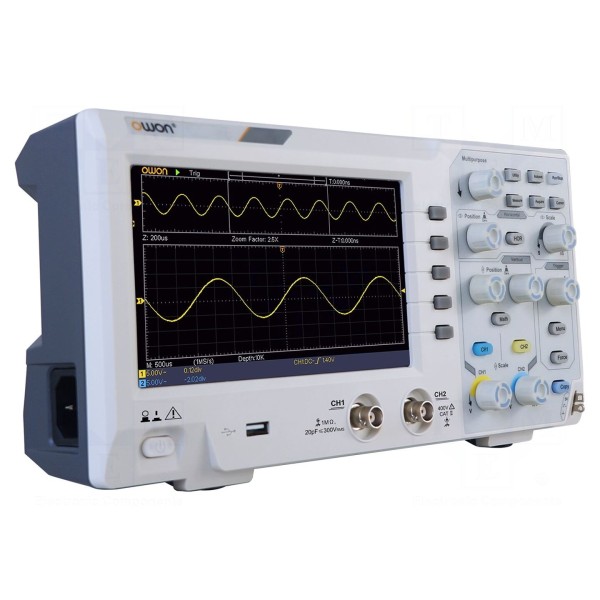

Oscyloskop cyfrowy OWON SDS1102

Oscyloskop 100MHz, 2 kanały, próbkowanie 1Gsps, wyświetlacz LCD 7"

Cyfrowy oscyloskop dwukanałowy o paśmie 100MHz oferuje próbkowanie na poziomie 1Gsps oraz długość rekordu pamięci 10kpts. Urządzenie charakteryzuje się rozdzielczością pionową 8 bitów oraz czasem narastania sygnału poniżej 3,5ns. Szeroki zakres podstawy czasu od 2ns do 1s/dz oraz czułość wejściowa od 5mV/dz do 5V/dz umożliwiają analizę zróżnicowanych przebiegów elektrycznych. Impedancja wejściowa wynosi 1MΩ/20pF, przy maksymalnym napięciu wejściowym 400V i dostępnym sprzężeniu AC, DC oraz GND.

Wyświetlacz LCD o przekątnej 7 cali i rozdzielczości 800x480 pikseli zapewnia czytelny podgląd sygnałów. Przyrząd obsługuje zaawansowane funkcje, w tym analizę FFT, pracę w trybie X-Y oraz operacje matematyczne takie jak dodawanie, odejmowanie, mnożenie, dzielenie i odwracanie fazy. Automatyzację pracy wspiera funkcja AUTOSET oraz wbudowana pamięć mieszcząca 16 pomiarów. Wyzwalanie przebiegów możliwe jest w trybach automatycznym, normalnym oraz pojedynczym, z obsługą sygnału video oraz zboczy narastających i opadających.

Kompaktowa konstrukcja o wymiarach 301x152x70mm przystosowana jest do zasilania w zakresie 100-240V AC, a pobór mocy urządzenia wynosi 15W. Komunikację z zewnętrznymi systemami umożliwia złącze USB oraz dołączone oprogramowanie. W zestawie: instrukcja obsługi, kabel USB, kabel zasilający oraz sonda oscyloskopowa (jedna na kanał).
