Oscyloskop cyfrowy OWON SDS1022

Oscyloskop 2-kanałowy, pasmo 20MHz, próbkowanie 100Msps, wyświetlacz LCD 7"

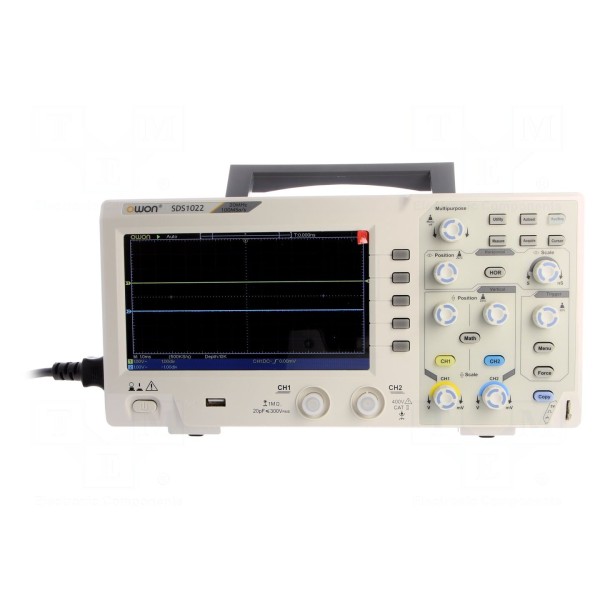

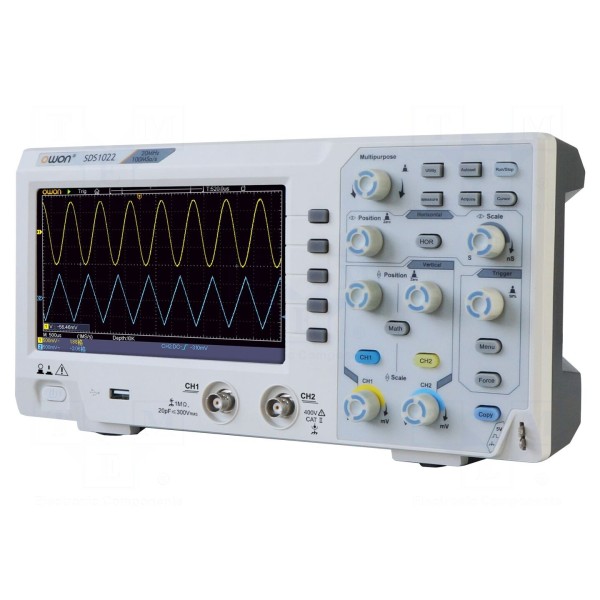

Oscyloskop cyfrowy OWON SDS1022 to dwukanałowe urządzenie pomiarowe o paśmie przenoszenia 20MHz oraz próbkowaniu 100Msps. Sprzęt wyposażono w 7-calowy wyświetlacz LCD o rozdzielczości 800x480 pikseli. Urządzenie oferuje rozdzielczość pionową 8-bitową, czułość wejściową w zakresie od 5mV/dz do 5V/dz oraz podstawę czasu regulowaną od 5ns/dz do 1ks/dz. Parametry wejściowe charakteryzują się impedancją 1MΩ/20pF, czasem narastania ≤17,5ns oraz maksymalnym dopuszczalnym napięciem wejściowym 400V.

Przyrząd wspiera szeroki zakres funkcji pomiarowych, w tym analizę FFT, operacje matematyczne (dodawanie, odejmowanie, mnożenie, dzielenie, odwracanie fazy) oraz tryb pracy X-Y. Użytkownik może korzystać z automatycznych trybów wyzwalania (automatyczny, normalny, pojedynczy) bazujących na zboczu narastającym, opadającym lub sygnale video. Długość rekordu pamięci wynosi 10kpts, a wbudowana pamięć pozwala na zapisanie 16 przebiegów pomiarowych.

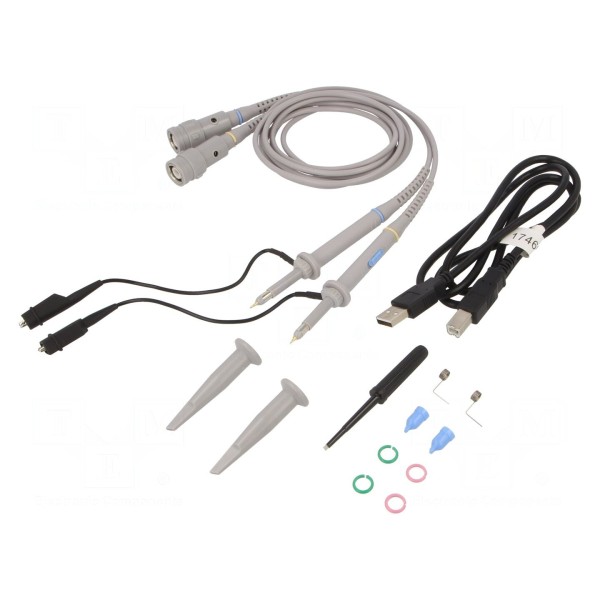

Kompaktowa konstrukcja o wymiarach 301x152x70mm przystosowana jest do pracy z napięciem zasilania w zakresie 100...240V AC przy poborze mocy 15W. Urządzenie posiada złącze USB oraz jest dostarczane z oprogramowaniem umożliwiającym komunikację. W zestawie: instrukcja obsługi, kabel USB, kabel zasilający, sonda oscyloskopowa (1 na kanał).
