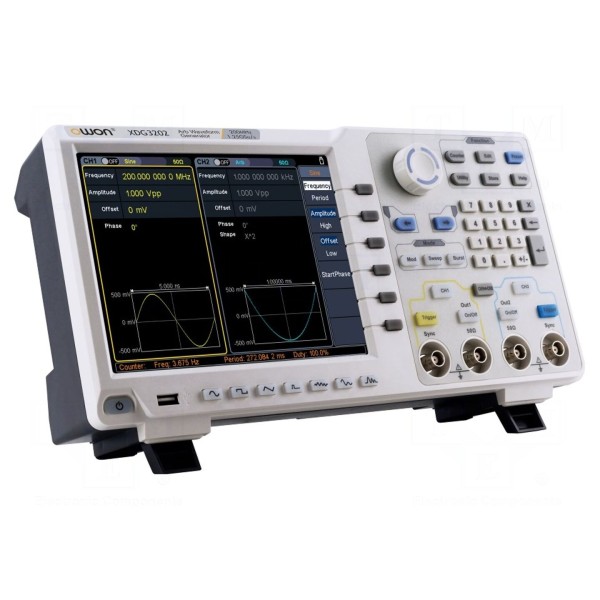

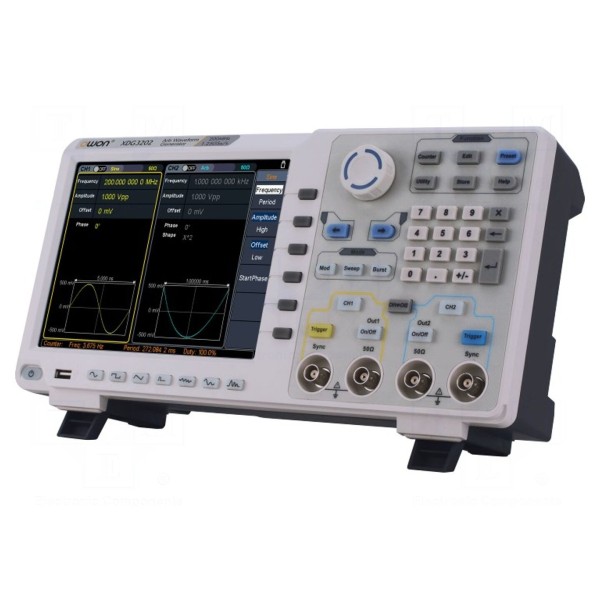

Generator laboratoryjny OWON XDG3202

Generator laboratoryjny funkcyjny i arbitralny 200MHz, 2 kanały

Generator laboratoryjny OWON XDG3202 to dwukanałowe urządzenie typu funkcyjnego i arbitralnego, wykorzystujące technologię Direct Digital Synthesized (DDS). Maksymalna częstotliwość przebiegu wynosi 200MHz, przy czym zakres pracy jest uzależniony od typu sygnału: od 1µHz dla przebiegów sinusoidalnych do 200MHz, przez 100MHz dla harmonicznych, 50MHz dla przebiegów prostokątnych i arbitralnych, aż po 5MHz dla przebiegów typu ramp. Urządzenie oferuje próbkowanie na poziomie 1,25Gsps oraz rozdzielczość pionową 14bit, co pozwala na generowanie precyzyjnych sygnałów wyjściowych.

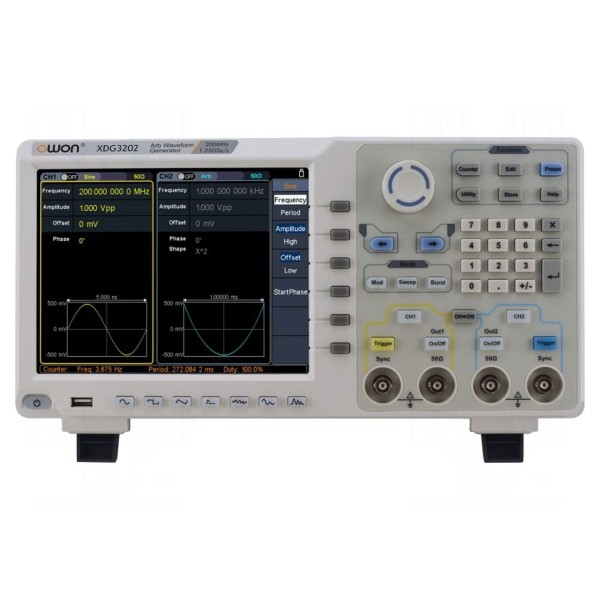

Konstrukcja generatora została wyposażona w wyświetlacz LCD o przekątnej 8 cali i rozdzielczości 800x600 pikseli. Pamięć urządzenia zapewnia długość rekordu 1Mpts, a wbudowany licznik częstotliwości rozszerza możliwości pomiarowe. Model obsługuje szeroki wachlarz rodzajów modulacji, w tym AM, FM, PM, ASK, FSK, PSK, PWM, 3FSK, 4FSK, BPSK, OSK, burst oraz przemiatanie. Dostępne typy przebiegów obejmują sygnały arbitralne, harmoniczne, impulsowe, prostokątne, sinusoidalne oraz szum.

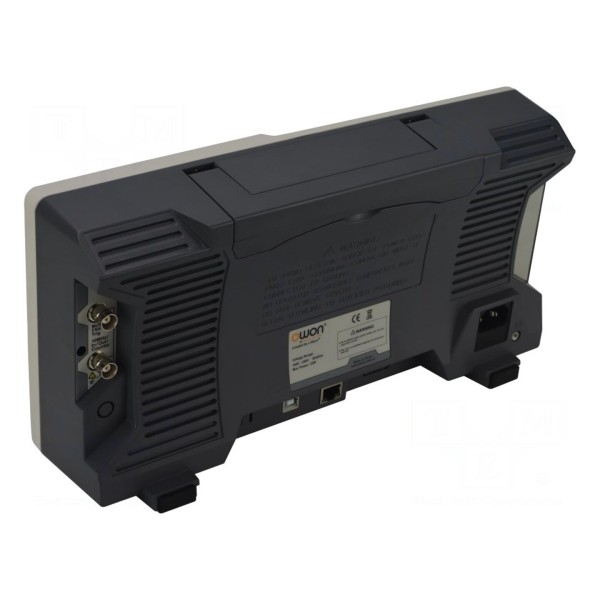

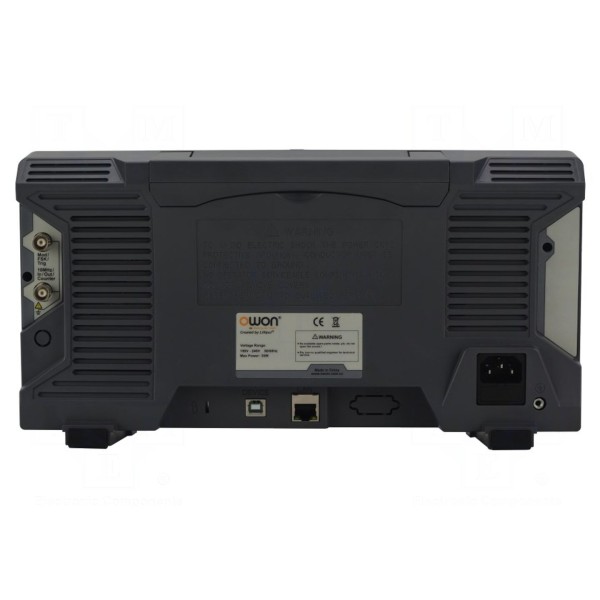

Komunikację z urządzeniem umożliwiają interfejsy LAN, USB device oraz USB Host. Sprzęt jest w pełni kompatybilny z oprogramowaniem LabVIEW. Wymiary obudowy wynoszą 340x177x90mm. W zestawie: kabel BNC, kabel USB, kabel zasilający.
