Generator laboratoryjny: funkcyjny, arbitralny OWON AG1022

Generator laboratoryjny OWON AG1022

Generator laboratoryjny 2 kanały, 25MHz, próbkowanie 125Msps

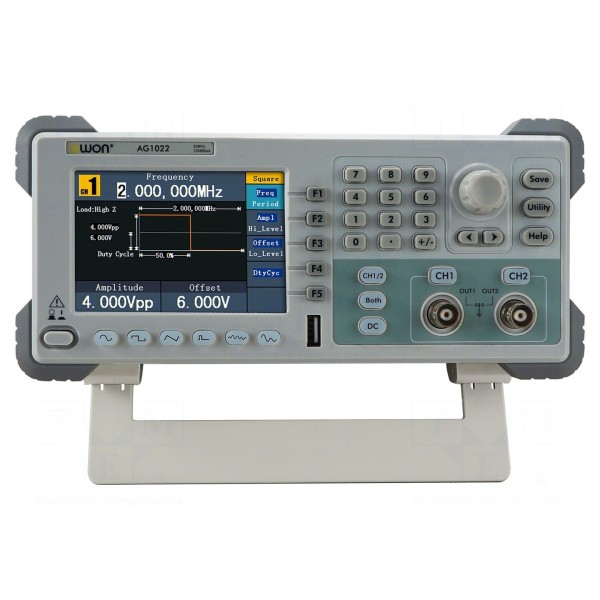

Generator laboratoryjny OWON AG1022 to dwukanałowe urządzenie wykorzystujące technologię Direct Digital Synthesized (DDS), przeznaczone do generowania sygnałów funkcyjnych oraz arbitralnych. Urządzenie obsługuje szeroki wachlarz przebiegów, w tym sinus, prostokątny, impulsowy, ramp, szum oraz przebiegi arbitralne. Maksymalna częstotliwość przebiegu dla sygnału sinusoidalnego wynosi 25MHz, natomiast zakres częstotliwości pracy dla pozostałych typów przebiegów jest dostosowany do ich charakterystyki, osiągając wartości od 1µHz aż do 5MHz dla sygnałów impulsowych i prostokątnych.

Parametry techniczne urządzenia obejmują rozdzielczość pionową 14-bitową oraz długość rekordu pamięci wynoszącą 8kpts przy próbkowaniu na poziomie 125Msps. Obsługę urządzenia oraz wizualizację parametrów umożliwia wbudowany wyświetlacz LCD o przekątnej 4,3 cala i rozdzielczości 480x320 pikseli. Komunikacja z systemami zewnętrznymi odbywa się poprzez interfejs USB, przy wsparciu dla protokołów SCPI oraz oprogramowania LabVIEW.

Wymiary obudowy wynoszą 235x110x295mm, co pozwala na wygodne użytkowanie w warunkach laboratoryjnych. Zasilanie urządzenia dostosowane jest do standardów europejskich. W zestawie: kabel USB, kabel zasilający, przewód BNC-BNC.

Generator laboratoryjny: funkcyjny, arbitralny OWON AG1022
