Pomiar impedancji, rezystancji i pojemności, częstotliwość 10Hz–5MHz, dokładność 0,05%

Mostek RLC przeznaczony do wszechstronnych pomiarów parametrów komponentów elektronicznych, w tym impedancji, indukcyjności, pojemności, rezystancji (DCR, ESR), reaktancji, konduktancji oraz admitancji. Urządzenie obsługuje zakres częstotliwości pomiarowej od 10Hz do 5MHz, oferując dokładność pomiarową na poziomie ±0,05%. Dzięki zastosowaniu zaawansowanych funkcji, takich jak automatyczna klasyfikacja komponentów, funkcja komparatora BIN oraz możliwość pomiaru szeregowego lub równoległego, mostek zapewnia wysoką wydajność w procesach testowych. Czas pomiaru wynosi poniżej 0,003s.

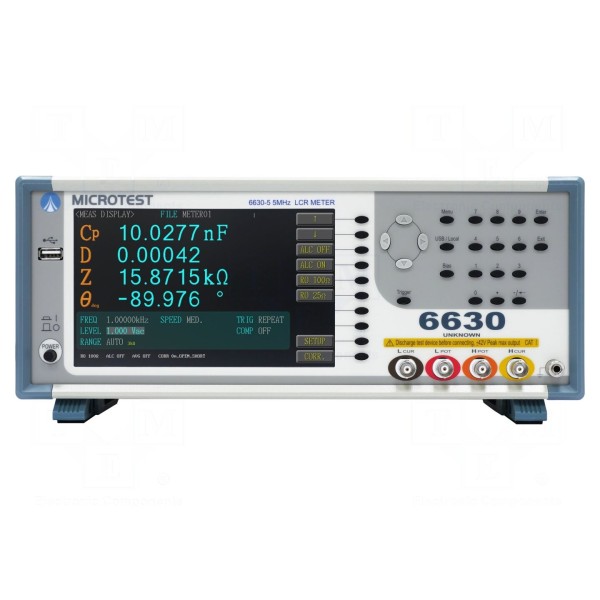

Przyrząd wyposażony jest w 7-calowy wyświetlacz LCD TFT o rozdzielczości 800x480 pikseli, który pozwala na jednoczesną prezentację do czterech parametrów komponentu z rozdzielczością 6 cyfr. Użytkownik ma możliwość regulacji poziomu sygnału testowego w zakresie 10mV–2Vrms dla napięcia oraz 200μA–20mArms dla prądu. Pamięć urządzenia pozwala na przechowywanie 50 zestawów ustawień, a obsługa kompensacji przewodu (0/ 0,5/ 1/ 2m) oraz funkcji ALC (automatyczna kontrola poziomu sygnału) poprawia powtarzalność wyników.

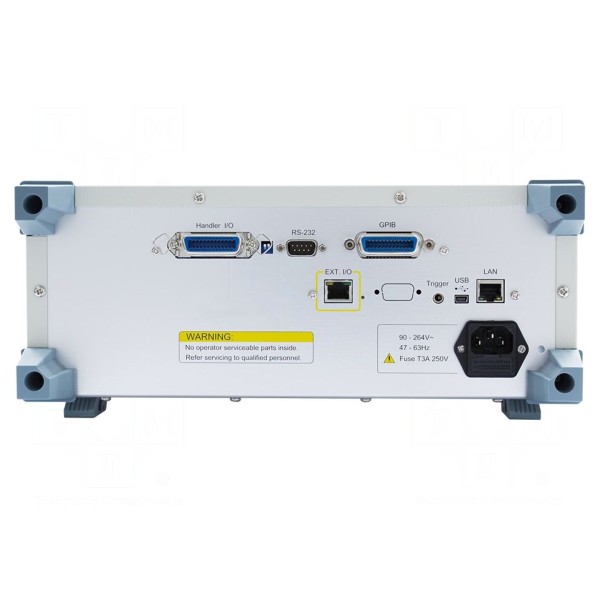

Urządzenie posiada szereg interfejsów komunikacyjnych: GPIB, HANDLER I/O, LAN, RS232 oraz porty USB (Host i Device), co ułatwia integrację z systemami pomiarowymi. Zasilanie mostka odbywa się w zakresie napięć 100–240V przy częstotliwości 50/60Hz. Wymiary obudowy to 336x147x340mm, a zakres temperatury pracy mieści się w przedziale 10–40°C. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
