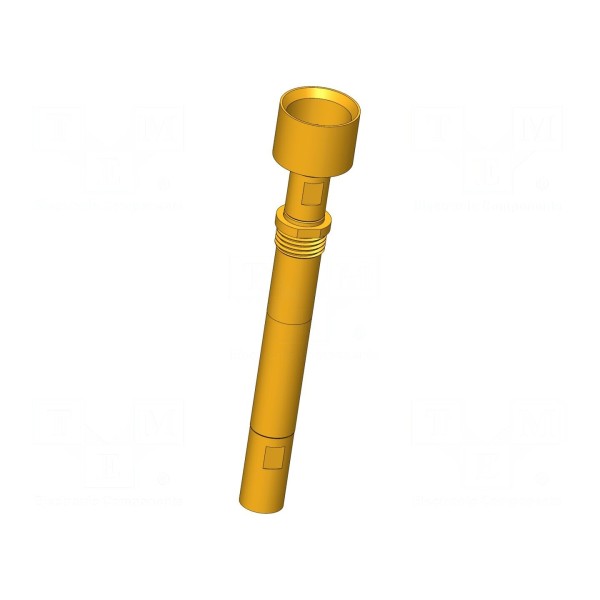

Igła testowa INGUN HFS-840 308 180 A 5343 E M

Igła testowa INGUN HFS-840 308 180 A 5343 E M

Igła testowa 3A, 5,3N, główka 43 stożek, 1,8mm

Igła testowa INGUN HFS-840 308 180 A 5343 E M przeznaczona jest do precyzyjnych zastosowań pomiarowych. Element charakteryzuje się prądem znamionowym 3A, przy czym dopuszczalny maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja posiada główkę typu 43 w kształcie stożka o średnicy 1,8mm, co ułatwia kontakt z punktami testowymi. Urządzenie wykazuje impedancję 50Ω oraz wytrzymałość dielektryczną na poziomie 1,1kV, pracując w paśmie częstotliwości do 4GHz.

Styk wykonany jest z miedzi berylowej (CuBe) i posiada pozłacaną powierzchnię, co zapewnia parametry styku oraz właściwości samoczyszczące. Siła ugięcia sprężyny wynosi 5,3N przy skoku roboczym 2mm oraz maksymalnym ugięciu 3,7mm. Element montowany jest poprzez wkręcanie, co pozwala na stabilne osadzenie w układzie testowym.

Całkowita długość igły wynosi 45mm, a średnica kołnierza to 8mm. Podzespół może pracować w szerokim zakresie temperatur roboczych od -40°C do 80°C, co umożliwia jego wykorzystanie w różnorodnych warunkach środowiskowych.
