Igła testowa INGUN HFS-840 308 180 A 8042 E

Igła testowa INGUN HFS-840 308 180 A 8042 E

Igła testowa 3A, ugięcie robocze 2mm, główka stożkowa

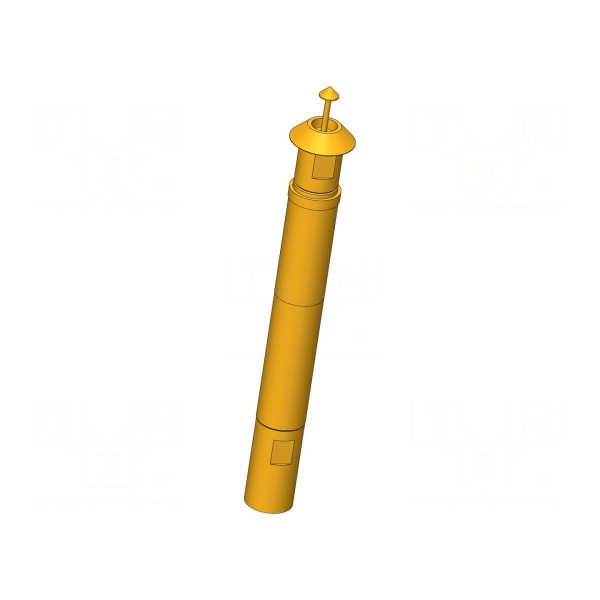

Igła testowa INGUN HFS-840 308 180 A 8042 E to element pomiarowy o prądzie znamionowym 3A, zaprojektowany do współpracy z obwodami o impedancji 50Ω. Konstrukcja oparta na materiale CuBe z pozłacaną powierzchnią zapewnia stabilne parametry elektryczne przy częstotliwości pracy do 4GHz. Komponent cechuje się wytrzymałością dielektryczną na poziomie 1,1kV oraz maksymalnym prądem powłoki zewnętrznej wynoszącym 10A.

Element wyposażony jest w główkę typu stożkowego o średnicy 1,8mm, co pozwala na precyzyjny kontakt w punktach testowych. Siła ugięcia sprężyny wynosi 8N, przy czym ugięcie robocze ustalono na 2mm, a ugięcie maksymalne na 3,7mm. Konstrukcja igły posiada właściwości samoczyszczące, co wpływa na utrzymanie jakości połączenia w różnych warunkach eksploatacji.

Wymiary zewnętrzne igły obejmują długość 43mm oraz średnicę kołnierza 6mm. Montaż komponentu odbywa się poprzez wciskanie, co ułatwia instalację w dedykowanych gniazdach. Urządzenie przystosowane jest do pracy w zakresie temperatur od -40°C do 80°C.
