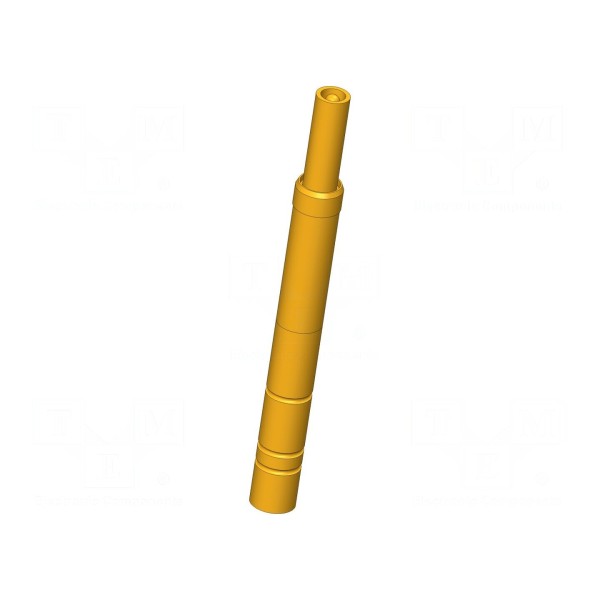

Igła testowa INGUN HFS-110 305 115 A 3002 A

Igła testowa INGUN HFS-110

Igła testowa, prąd znamionowy 3A, ugięcie sprężyn 4–5mm

Igła testowa INGUN HFS-110 przeznaczona jest do zastosowań w systemach pomiarowych, charakteryzując się impedancją 50Ω oraz maksymalną częstotliwością pracy wynoszącą 700MHz. Element umożliwia pracę z ugięciem sprężyn o wartości roboczej 4mm oraz maksymalnej 5mm, przy sile ugięcia sprężyny na poziomie 4,5N. Wytrzymałość dielektryczna konstrukcji wynosi 1,1kV, co pozwala na bezpieczne wykorzystanie w układach o podanych parametrach elektrycznych.

Konstrukcja styku została wykonana z miedzi berylowej (CuBe) z powierzchnią pozłacaną, co zapewnia stabilne parametry połączenia. Końcówka ostrza posiada kształt płaski i zaokrąglony. Igła jest przeznaczona do montażu metodą wciskaną, a jej całkowita długość wynosi 35mm. Komponent jest przystosowany do pracy w szerokim zakresie temperatur od -40°C do 80°C.

Prąd znamionowy dla tego modelu wynosi 3A, co dotyczy również maksymalnego prądu powłoki zewnętrznej. Element sprawdza się w układach wymagających precyzyjnego kontaktu przy określonych parametrach sygnałowych i zasilających.

Igła testowa INGUN HFS-110 305 115 A 3002 A
