Igła testowa INGUN HFS-110 305 115 A 3006 A

Igła testowa INGUN HFS-110

Igła testowa z ugięciem sprężyn 4mm, prąd znamionowy 3A

Igła testowa HFS-110 przeznaczona jest do precyzyjnych pomiarów elektronicznych przy częstotliwości pracy sięgającej 700MHz. Element charakteryzuje się impedancją 50Ω oraz wytrzymałością dielektryczną na poziomie 1,1kV. Konstrukcja zapewnia prąd znamionowy 3A, przy czym maksymalny prąd dla powłoki zewnętrznej również wynosi 3A.

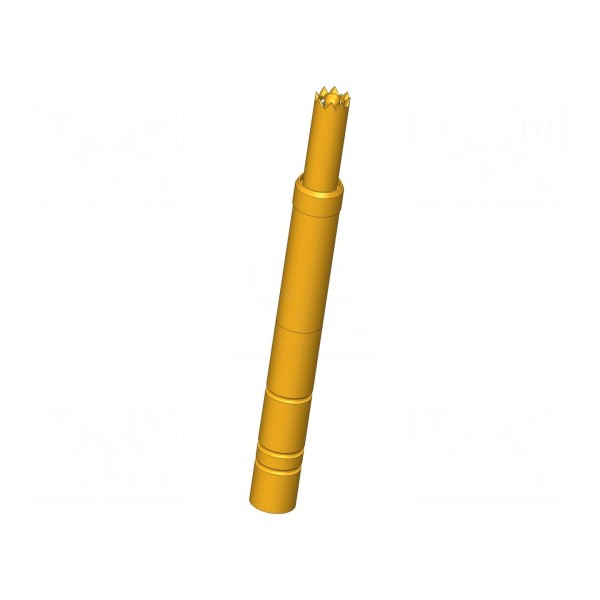

Końcówka igły posiada ząbkowany i zaokrąglony kształt, co ułatwia kontakt z testowanym układem. Styki wykonano z miedzi berylowej (CuBe) i poddano procesowi złocenia. Całkowita długość elementu wynosi 35mm, a montaż odbywa się metodą wciskaną.

Podczas pracy robocze ugięcie sprężyn osiąga 4mm, natomiast maksymalna wartość ugięcia wynosi 5mm przy sile nacisku 4,5N. Igła dostosowana jest do eksploatacji w warunkach temperaturowych od -40°C do 80°C.

Igła testowa INGUN HFS-110 305 115 A 3006 A
