Igła testowa INGUN HFS-110 306 115 A 3006 A

Igła testowa INGUN HFS-110

Igła testowa CuBe, prąd 3A, ugięcie robocze 4mm

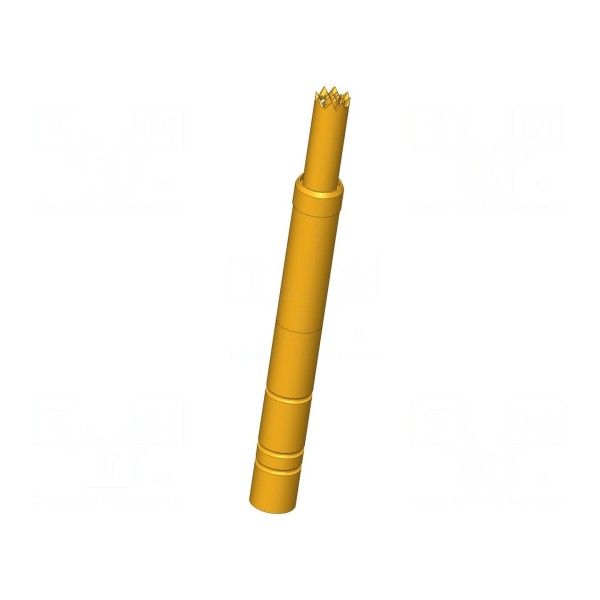

Igła testowa INGUN HFS-110 to element przeznaczony do montażu wciskanego. Produkt wykonany jest z miedzi berylowej (CuBe) z powierzchnią styku pokrytą warstwą złota, co zapewnia prąd znamionowy na poziomie 3A oraz impedancję 50Ω. Element charakteryzuje się wytrzymałością dielektryczną 1,1kV oraz częstotliwością pracy do 700MHz.

Konstrukcja igły posiada końcówkę w kształcie ząbkowanym, która umożliwia sprawne wykonywanie pomiarów. Siła ugięcia sprężyny wynosi 4,5N, przy czym ugięcie robocze ustalono na 4mm, a ugięcie maksymalne na 5mm. Całkowita długość komponentu wynosi 35mm.

Zakres temperatury pracy elementu mieści się w przedziale od -40 do 80°C. Igła została zoptymalizowana pod kątem pracy w systemach testowych, gdzie wymagane jest przesyłanie sygnałów o określonej częstotliwości i natężeniu prądu.
