Mostek RLC B&K PRECISION BK895

Mostek RLC B&K PRECISION BK895

Pomiar L, C, R, DCR, Q, D, θ 20Hz–1MHz

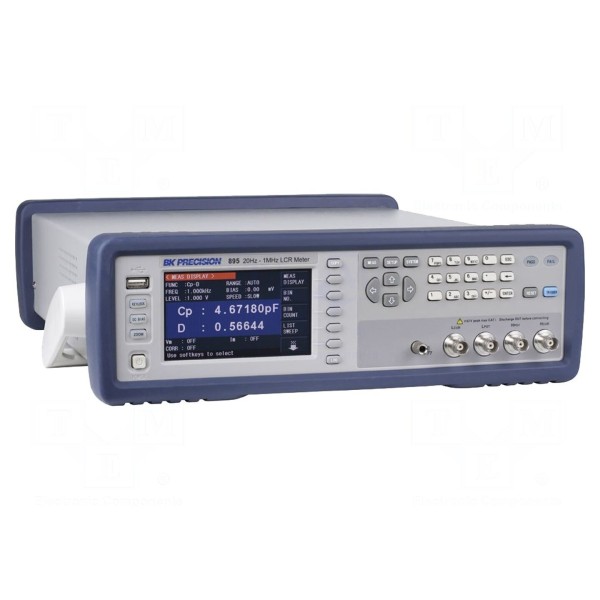

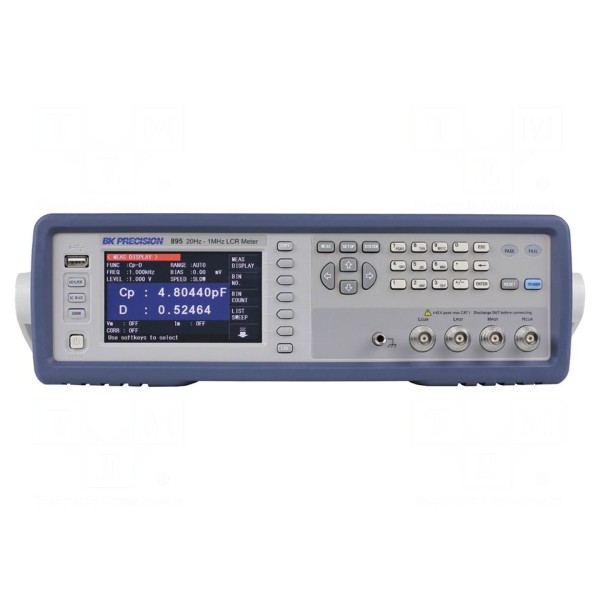

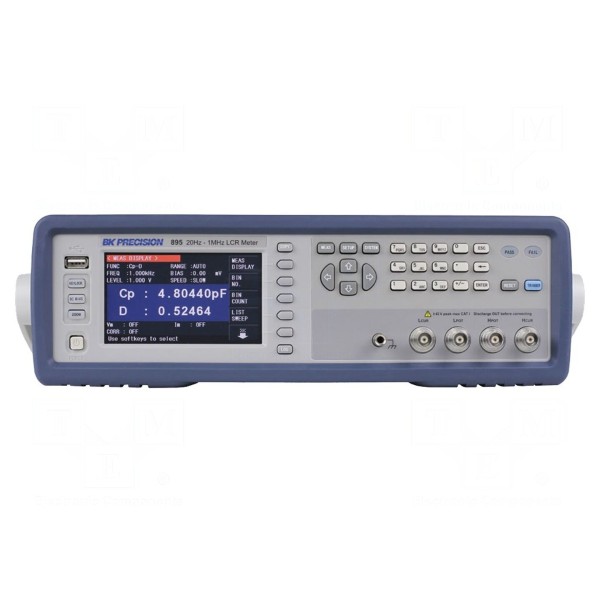

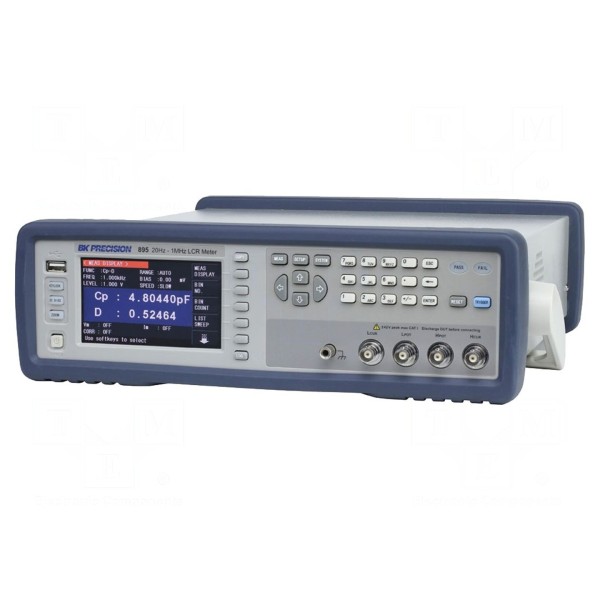

Mostek RLC B&K PRECISION BK895 to stacjonarne urządzenie przeznaczone do pomiaru parametrów pasywnych komponentów elektronicznych. Przyrząd obsługuje szeroki zakres częstotliwości pomiarowych od 20Hz do 1MHz oraz umożliwia wyznaczanie indukcyjności w zakresie 10nH do 100kH, pojemności od 0,01pF do 100mF oraz rezystancji od 10mΩ do 100MΩ. Dokładność podstawowa pomiaru wynosi 0,05%, co pozwala na precyzyjną weryfikację podzespołów.

Urządzenie oferuje rozbudowane funkcje pomiarowe, w tym badanie admitancji, DCR, dobroci Q, kąta fazowego θ, konduktancji, susceptancji oraz współczynnika stratności D. Funkcjonalność rozszerzają wbudowany komparator BIN, wskaźnik LED Pass/Fail oraz regulowana prędkość pomiaru. Kontrola wyzwalania może odbywać się wewnętrznie, zewnętrznie, ręcznie lub poprzez magistralę.

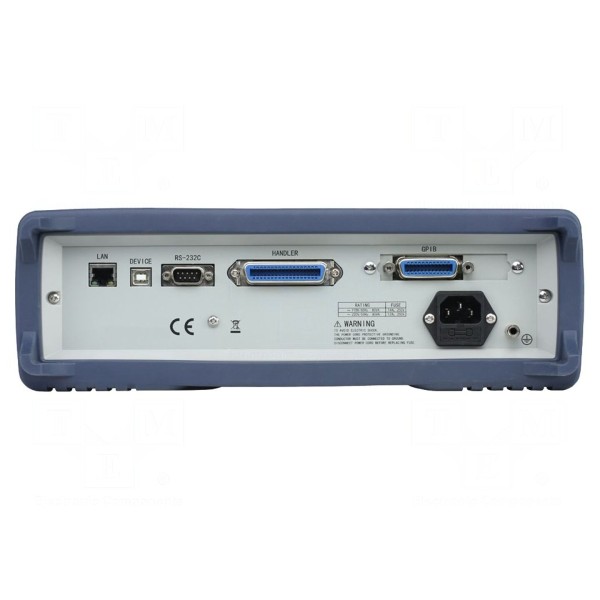

Dane prezentowane są na kolorowym wyświetlaczu LCD TFT o przekątnej 4,3 cala. Interfejs komunikacyjny obejmuje złącza GPIB, LAN oraz USB, umożliwiając integrację z systemami pomiarowymi. Urządzenie o wymiarach 369x108x408mm i masie 5kg zasilane jest napięciem z zakresu 100–240V AC. W zestawie: 4-zaciskowe urządzenie testowe, certyfikat kalibracji producenta, kabel zasilający, płytka zwierająca oraz przewody pomiarowe Kelvina.
