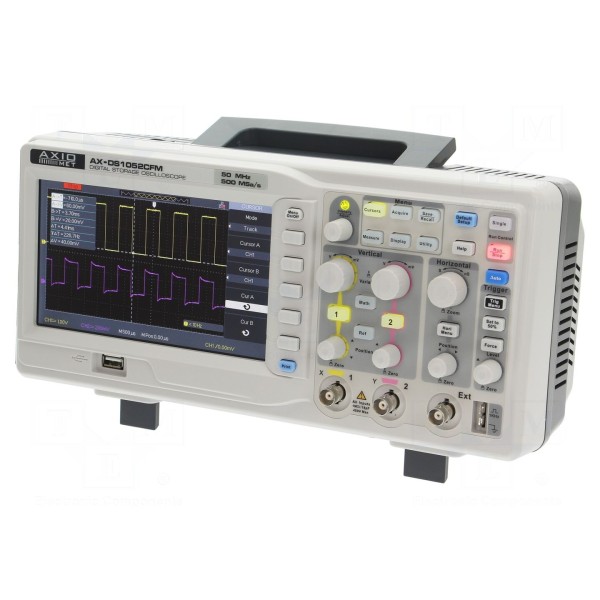

Oscyloskop: cyfrowy AXIOMET AX-DS1052CFM

Oscyloskop cyfrowy AXIOMET DS1052CFM

Oscyloskop 50MHz, 2 kanały, próbkowanie 500Msps, wyświetlacz 7"

Cyfrowy oscyloskop o paśmie 50MHz oferuje dwa kanały pomiarowe z rozdzielczością pionową 8 bitów. Urządzenie charakteryzuje się szybkością próbkowania w czasie rzeczywistym wynoszącą 500Msps oraz długością rekordu pamięci 32kpts. Podstawa czasu mieści się w zakresie od 5ns do 50s/dz, natomiast czułość wejściowa wynosi od 2mV/dz do 10V/dz przy czasie narastania 7ns. Sprzężenie wejściowe obsługuje tryby AC, DC oraz GND, przy maksymalnym napięciu wejściowym 400V i impedancji 1MΩ/18pF.

Przyrząd wyposażono w kolorowy wyświetlacz LCD TFT o przekątnej 7" i rozdzielczości 800x480 pikseli. Obsługuje szereg funkcji analitycznych, w tym automatyczny pomiar wielu parametrów, funkcję filtru cyfrowego, test Pass/Fail oraz operacje matematyczne takie jak dodawanie, odejmowanie, mnożenie, dzielenie i analiza FFT. Użytkownik może wybierać algorytmy transformaty Fouriera: Hamming, Hanning, Blackman lub Rectangular, a także zapisywać do 20 ustawień przyrządu. Dostępne tryby wyzwalania obejmują czas narastania, szerokość impulsu, sygnał video oraz zbocza, z obsługą źródeł zewnętrznych, kanałów CH1/CH2 oraz zasilania.

Wymiary zewnętrzne urządzenia to 323,1x135,6x157mm, a zasilanie odbywa się w zakresie 100...240V AC. Komunikacja z systemami zewnętrznymi jest realizowana poprzez interfejsy LAN i USB. W zestawie: kabel USB, kabel zasilający, sonda oscyloskopowa (1 na kanał).
