Generator laboratoryjny AIM-TTI TG2512A

Generator funkcyjny i arbitralny 25MHz, 2 kanały

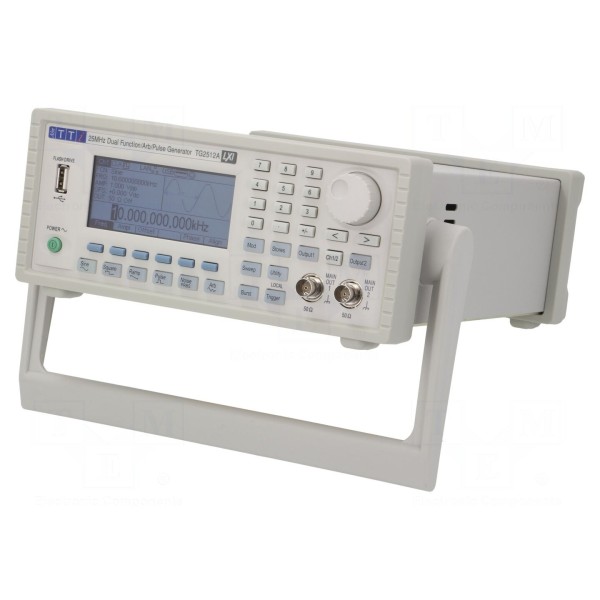

Generator laboratoryjny AIM-TTI TG2512A to dwukanałowe urządzenie funkcyjne i arbitralne o maksymalnej częstotliwości pracy wynoszącej 25MHz. Generator obsługuje szeroki zakres przebiegów, w tym sinus, prostokąt, trójkąt, rampę, impulsy, szum oraz przebiegi arbitralne. Urządzenie oferuje rozdzielczość pionową 14bit, próbkowanie na poziomie 125Msps oraz długość rekordu pamięci 128kpts. Zaimplementowane funkcje modulacji obejmują standardy AM, FM, PM, PWM, FSK oraz BPSK, a funkcja przemiatania posiada ustawialny okres w zakresie od 1ms do 500s.

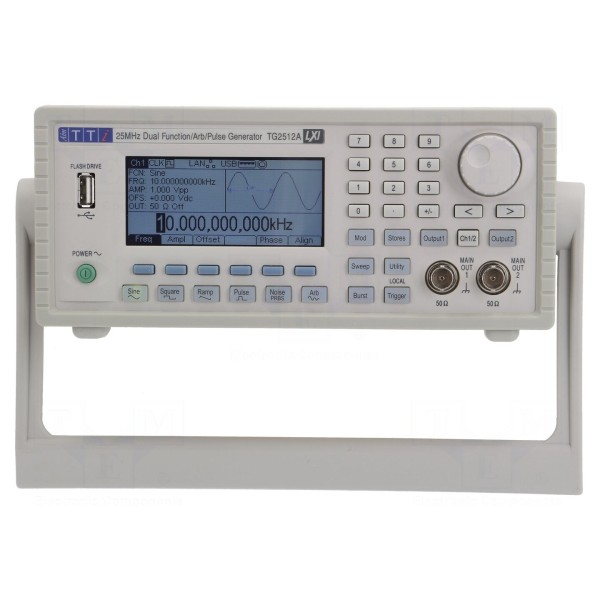

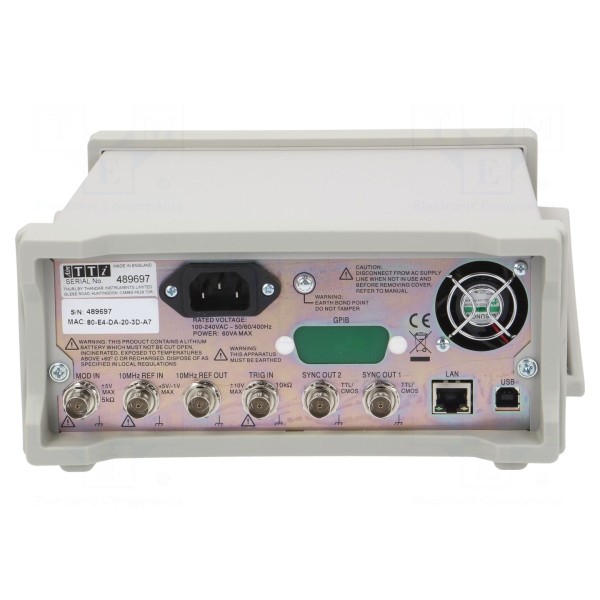

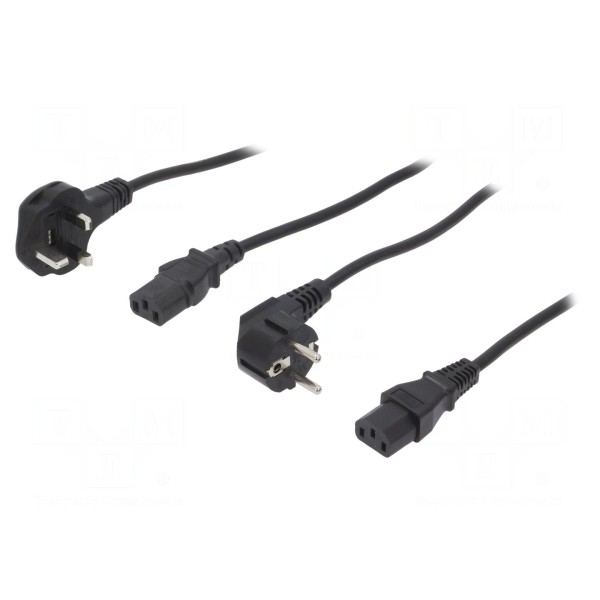

Parametry wyjściowe charakteryzują się impedancją 50Ω. Wyniki pracy oraz parametry sygnałów prezentowane są na wyświetlaczu LCD o przekątnej 3,6" i rozdzielczości 256x112 punktów. Komunikacja z zewnętrznymi systemami odbywa się poprzez interfejsy LAN oraz USB. Urządzenie zasilane jest napięciem w zakresie 100–240V AC, a zestaw zawiera złącza przystosowane do standardów europejskich oraz brytyjskich.

Konstrukcja urządzenia ma wymiary 97x250x295mm, co pozwala na wygodną integrację w przestrzeni stanowiska pomiarowego. Szerokie pasmo pracy dla różnych typów przebiegów, od 1µHz aż do 25MHz dla sygnału sinusoidalnego i prostokątnego, umożliwia wykorzystanie urządzenia w różnorodnych środowiskach testowych i projektowych.
